规格: 单机自启动/市电失效自动切换 型号: GEC6110D/6120D
材质: ABS 颜色: 黑色
品牌: 孚创




最强   6110!全球最低价!

       手机扫码WiFi连接控制器

没有云猫照样享受云服务


GEC6110D


GEC6120D



               ☆ 功能特点 ☆

1. 智慧网关技术,支持远程故障诊断和机组调试;


2. 匹配电喷机传感器技术,提升机组可靠性;


3. 利用手机APP,最低成本实现发电机组云服务。



         ☆核心功能:机组云报修

现场手机扫码一键报修,让服务快捷简单高效


       ☆核心功能:远程故障诊断

孚创创新型的将物联网技术应用到机组控制器,通过故障诊断功能,实现云端价值。


           ☆核心功能:无线调试

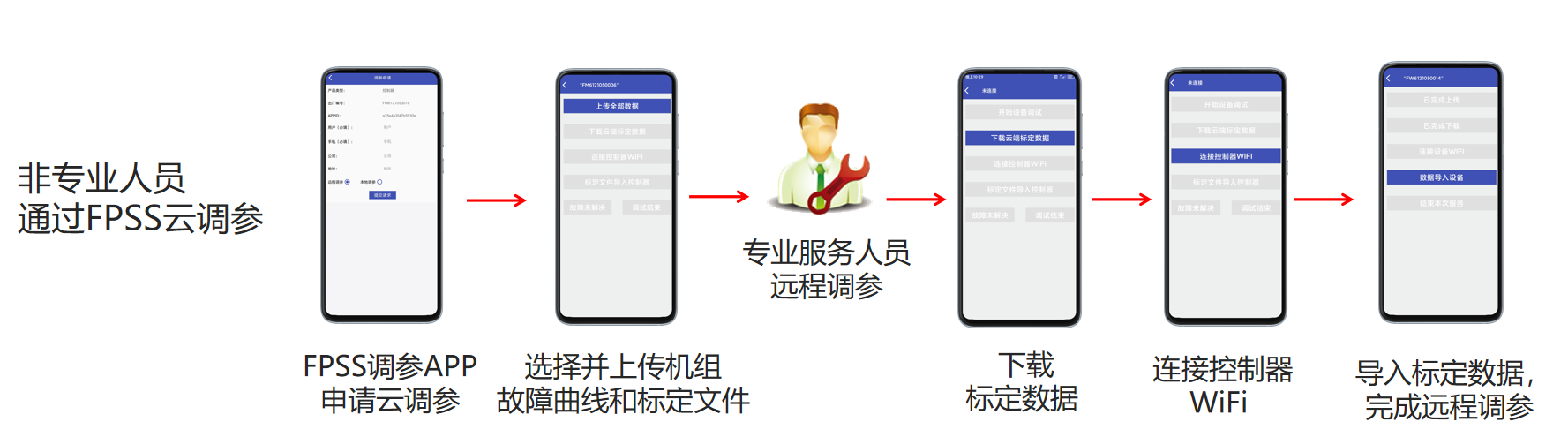

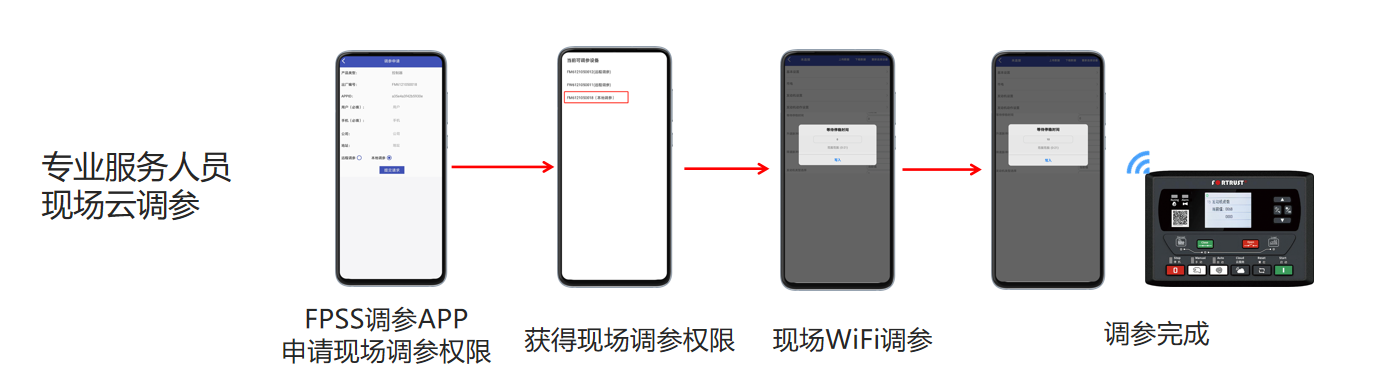

通过手机APP实现云端和现场无线赋能调试




一、概述

GEC6100D电站自动化控制器用于单台柴油发电机组自动化及监控系统,实现对常规发电机组的自动开机/停机、数据测量、报警保护及“三遥”功能。控制器采用彩色液晶(LCD) 图形显示器,可显示中文、英文,操作简单,运行可靠。

GEC6100D电站自动化控制器采用32位微处理器技术,实现了多种参数的精密测量、定值调节以及定时、阈值整定等功能,绝大部分参数可从控制器前面板调整,所有参数可使用PC机通过模块的485接口或USB接口监测及调整。 其结构紧凑、接线简单、可靠性高,可广泛应用于各类型发电机组自动化系统。

二、性能特点

GEC6100D系列控制器包含GEC6110DGEC6120D两款控制器;

GEC6110D/GEC6110DC:用于单机自动化,可通过远端开机信号控制发电机组自动开机与停机;

GEC6120D:在GEC6110D基础上增加了市电电量检测和市电/发电自动切换控制功能(AMF,特别适用于一市一机构成的单机自动化系统。

其主要特点如下:

—— 彩色液晶显示LCD320x240,带背光,两种语言(简体中文、英文)显示,触摸式按键操作;

—— 屏幕保护采用硬件亚克力材料,耐磨及耐划性能更佳;

—— 采用硅胶面板及按键,适应环境高低温能力强;

—— 具有 RS485 通讯接口,利用 MODBUS 协议可以实现“三遥”功能;

—— 适合于三相四线、单相二线、二相三线(120/240V)电源 50/60Hz系统;

—— 采集并显示发电/市电三相电压,三相电流、频率、功率参数;

市电                  发电

线电压UabUbcUca   线电压   UabUbcUca

相电压UaUbUc      相电压   UaUbUc

频率   HZ          频率    HZ

相序                       相序

负载

电流         IAIBIC

有功功率      kW

无功功率      kVar

视在功率      kVA

功率因数      PF

累计发电电能      kWh

负载输出百分比    %

—— 市电具有过压、欠压、缺相功能,发电具有过压、欠压、过频、欠频、过流、过功率功能;

—— 三个固定模拟量传感器(水温、油压、液位);

—— 精密采集发动机的各种参量:

温度WT   单位:℃/℉同时显示

机油压力OP   单位:kPa/Psi/Bar同时显示

燃油位FL 单位:%

转速SPD 单位:RPM

电池电压VB 单位:V

充电机电压VD 单位:V

计时器HC 单位:小时最大可累计999999小时

累计启动次数单位:次最大可累计999999次

—— 控制保护功能:实现柴油发电机组自动开机/停机、合分闸(ATS切换) 及完善的故障显示保护等功能;

—— 模块搭载了得电停机、怠速控制、预热控制、升降速控制四个可编程继电器输出,其中一个为有源输出,三个为无源触点,配置更佳灵活;

—— 参数设置功能:允许用户对其参数进行更改设定,同时存储在外部EEPROM内,在系统掉电时也不会丢失,控制器所有参数均可以在前面板或上位机进行设置;

—— 具有选择性配置,可通过输入口选择不同的配置;

—— 所有参数均采用数字化调整,摒弃了常规电位器的模拟调整方法,提高了整机的可靠性和稳定性;

—— 多种温度、压力、油位传感器可直接使用,并可自定义参数;

—— 起动成功条件设置;

—— 供电电源范围宽(8-35)VDC,能适应不同的起动电池电压;

—— 模块化结构设计,阻燃型ABS外壳,可插拔式接线端子,嵌入式安装方式,结构紧凑,安装方便。


项目

内容

工作电压

DC8.0V35.0V连续供电

整机功耗

<3W(待机方式:≤2W)

交流发电机电压输入:

三相四线

单相二线

二相三线

15V AC - 360 V AC (ph-N)

15V AC - 360 V AC (ph-N)

15V AC - 360 V AC (ph-N)

交流发电机频率

50Hz/60Hz

转速传感器电压

1.0V24V(有效值)

转速传感器频率

最大10000Hz

起动继电器输出

16Amp DC28V直流供电输出

燃油继电器输出

16Amp DC28V直流供电输出

可编程继电器输出口1

7Amp DC28V直流供电输出

可编程继电器输出口2

7Amp 250VAC无源输出

可编程继电器输出口3

7Amp 250VAC无源输出

可编程继电器输出口4

7Amp   250VAC无源输出

操作面板尺寸

197mm x 152mm x 51mm

建议开孔尺寸

185mm x 139mm(模块尺寸183mm x 137mm

电流互感器次级电流

额定5A

工作条件

温度:(-25~70)°C   湿度:(20~90)%

储藏条件

温度:(-30~+80)°C

防护等级

IP55:当控制器和控制屏之间加装防水橡胶圈时。

IP42:当控制器和控制屏之间没有加装防水橡胶圈时。

绝缘强度

对象:在输入/输出/电源之间 引用标准:IEC6881992

试验方法:AC1.5KV/1min 漏电流3mA

重量

0.56kg
