VEC2800 系列控制器分为 VEC2802 和 VEC2805 两种型号,VEC2805 用来匹配有单闭环需求的发
动机系统,VEC2802 用来匹配有双闭环需求的发动机系统。

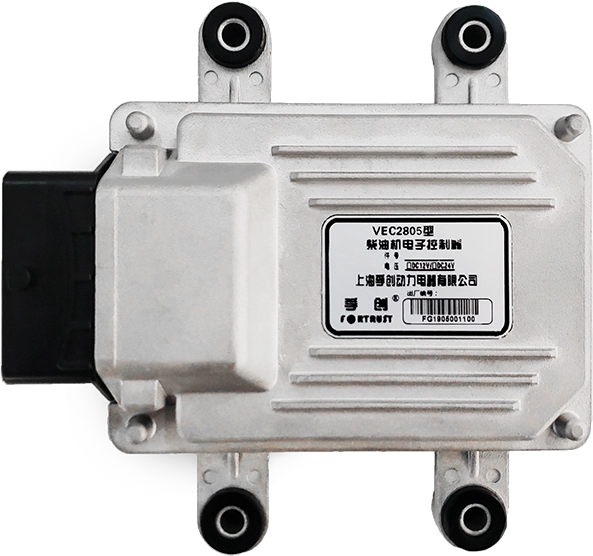

VEC2800系列是孚创动力开发的柴油机电子控制系统,可满足配置直列柱塞泵,VP泵,BQ泵等柴油发动机对排放、动力性、经济性等方面的需求。
该系统体积小,结构紧凑,具有电子调速器、喷油提前角控制(可选配)、EGR控制(可选配)三大模块。通过选用由本公司设计生产的电磁执行器与各型直列柱塞泵或分配泵柴油机匹配。系统的电子调速器模块具有起动控制、怠速控制、全程或两级调速控制、飞车保护等功能,根据实际需要通过设置MAP,可实现柴油发动机输出特性曲线的改变,灵活性强。
全程/两极调速:支持全程和两极两种调速方式;
外特性曲线:可设置三条外特性曲线通过多档开关切换;
调速率:可设置三种调速率通过开关切换。支持MAP调速率设置,满足各种调速特性需要;
双电位器油门:支持双电位器油门,主电位器故障时自动切换并报警;
远程油门:支持远程油门控制;调速方式有三种:电压调速,脉冲调速,电位器调速;
PTO/远程PTO:支持PTO(动力输出)和远程PTO;
提前器控制:支持电子提前器控制;
EGR控制:支持废气再循环(EGR)控制;
进气预热:支持进气预热控制;
风扇控制:支持冷却风扇控制;
电源电压:12V/24V
大气压力:60 ~120kPa
环境温度:-40 ~ +105℃
防护等级:IP65
工作湿度:<95%
电磁环境:IEC61000
振动等级:频率 100-150Hz;150-400Hz,,振幅 1.2mm;0.2mm,,加速度 8g;4g
通讯接口:2 路 CAN 总线,支持 SAEJ1939 通讯协议,支持与 INCA 标定软件进行上位机通讯;1 路 LIN 总线,波特率 9600,目前用作调试接口。
输入输出
数量
说明
转速信号输入
2
1 路磁电式,1 路霍尔式,25~8000Hz,电压 2~20V
车速信号输入
1
磁电式,25~8000Hz,电压 2~20V
温度信号输入
3
电阻式,ECU 内置上拉电阻 750Ω
电压信号输入
9
电压信号 0~5V
开关量输入
6
3 路低有效,3 路高有效
开关量输出
8
高边驱动,电流≤3A,自带短路、过流、过热保护
PWM输出
4
高边驱动,电流≤3A,可配置为开关量或频率量输出
执行器输出
电流≤5A,VEC2802 带位置反馈闭环控制
提前期输出
电流≤5A,位置反馈闭环控制
