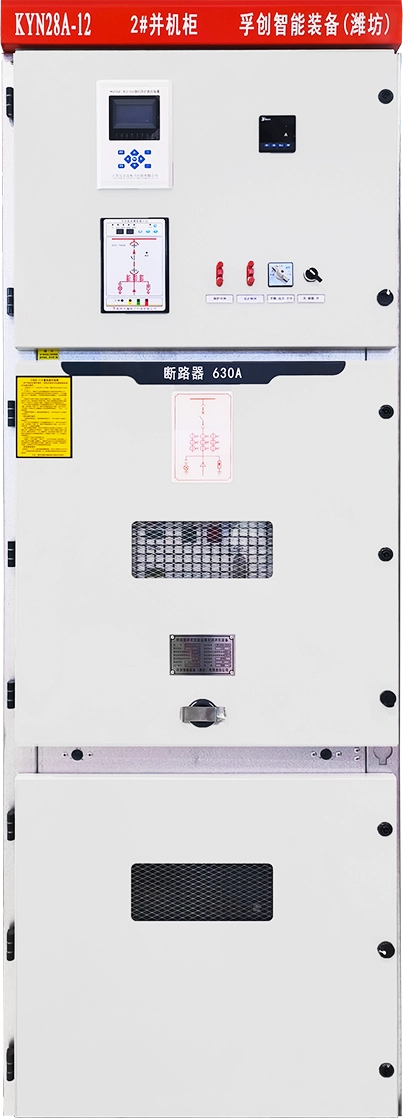

KYN28A-12系列高压柜专注于发电机组配套应用的各领域,除了满足高压柜的控制、保护和监测功能,还针对发电机组不同应用场景,可定制高压并机、并网、多电压输出的控制与保护。可适应高海拔、高寒等特殊应用场景。
方案灵活,可匹配当今主流厂家的高压断路器,如ABB 公司的VD4,施耐德HVX,泰开真空VTK系列等主流断路器;也可按照用户指定的品牌。深耕发电机组控制行业多年,可提供高压并机柜、高压并网柜、高压PT柜、高压出线柜等一揽子解决方案,减少客户与高压柜厂家及并机控制厂家的多方沟通提高效率,让客户省心、安心、放心。 高压并机控制柜,其中FPSS8607-G50并机模块,可以集中组屏,多台并机模块放置在一台柜内,便于集中布置集中管理,也可以放置在机旁,可根据用户需求灵活选择放置方式。
项目
单位
数据
额定电压
kV
12
额定绝缘水平
额定工频耐受电压(1min)
42/48(断口)
雷电冲击耐受电压
75/85(断口)
额定频率
HZ
50
主母线额定电流
A
630~2500
分支母线额定电流
额定短时耐受电流(4S)(有效值)
kA
25,31.5
额定峰值耐受电流
63,80
电流互感器的二次侧电流
5A/1A,当电流采样回路超过四十米,请提出,二次侧电流选为1A
防护等级
外壳为 IP4X,隔室间、断路器室打开门为 IP2X
海拔高度
m
海拔高度≤2000米,超过时候需要特殊定制
型式试验报告
苏州电气科学研究院股份有限公司
电缆进出线方式
下进下出、上进上出,根据客户要求选择
安装方式
户内安装
维护方式
前后维护
工作温度
-10℃~+40℃,超过范围需特殊定制
